排針連接器的接線原則
時間：2024-12-31瀏覽次數：1373 作者：義信盈在電子設備的世界里，排針連接器作為微小卻不可或缺的組件，扮演著連接電路、傳輸信號的關鍵角色。它們如同電子世界的橋梁，將各個功能模塊緊密相連，共同編織出復雜而精密的電子設備網絡。正確的接線方法不僅是技術規范的體現，更是保障設備穩定運行、延長使用壽命的重要基石。本文將從排針連接器的基礎知識、接線原則、操作步驟及常見問題與解決方案四個方面，探討如何確保穩定性和可靠性。
一、排針連接器基礎知識

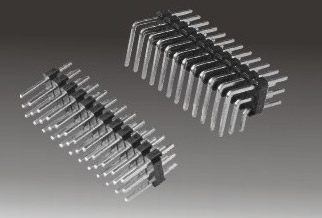

排針連接器是由一排或多排針腳組成的連接器，通常與對應的插座配合使用，實現電路之間的電氣連接。其設計靈活多樣，可根據需求定制針腳數量、間距及排列方式，廣泛應用于PCB板間連接、模塊對接、測試接口等多種場景。排針連接器具有接觸電阻低、插拔力小、信號傳輸穩定等特點，是現代電子設備中的組成部分。
二、接線原則
1、匹配性原則：確保選用的排針連接器與插座的規格、針腳數量、間距完全匹配，避免因不匹配導致的接觸不良或損壞。
2、清潔性原則：在接線前，應仔細檢查連接器及插座的接觸面是否干凈無污物，必要時使用酒精棉片進行清潔，以確保良好的電氣接觸。
3、穩固性原則：接線時，應確保連接器與插座之間的連接牢固可靠，避免松動或虛接現象的發生。
4、方向性原則：部分排針連接器具有方向性，接線時需注意針腳的正反方向，確保正確[敏感詞]。
三、操作步驟
1、準備階段：根據設備需求選擇合適的排針連接器及插座，并準備好必要的工具，如螺絲刀、鑷子、焊臺等。
2、安裝連接器：將排針連接器按照預定的位置和方向固定在PCB板上，注意保持針腳整齊，避免彎曲或折斷。
3、連接插座：將對應的插座對準排針連接器，輕輕按下直至聽到“咔嚓”聲或感覺到明顯的阻力，表示已正確連接。
4、檢查確認：接線完成后，使用萬用表等工具檢查連接器的電氣性能，確保接觸電阻在合理范圍內，無短路或斷路現象。
5、固定與整理：使用熱熔膠、螺絲或其他固定件將連接器及插座固定在適當位置，避免振動或外力影響連接穩定性。同時，整理好線路，保持整潔有序。
四、常見問題與解決方案
1、接觸不良：可能由于連接器表面有污物、針腳彎曲或插座損壞導致。解決方法包括清潔連接器表面、更換損壞的針腳或插座。
2、信號傳輸不穩定：這可能是由于連接器與插座匹配不良、接觸不良或信號線質量不佳引起。需檢查連接器與插座的匹配性，確保接觸良好，并考慮更換高質量信號線。
3、插拔困難：插拔力過大或過小都可能導致插拔困難。檢查連接器與插座的設計是否合理，調整插拔力度，必要時更換合適的連接器。
4、針腳損壞：在接線或使用過程中，針腳可能因受力不均而損壞。需避免使用過大力量插拔連接器，并定期檢查針腳狀態，及時更換損壞的針腳。
排針連接器的正確接線對于確保電子設備的穩定性和可靠性至關重要，通過遵循匹配性、清潔性、穩固性和方向性等接線原則，按照規范的操作步驟進行接線，并密切關注并解決可能出現的常見問題，可以有效提升排針連接器的使用效果，為電子設備的穩定運行提供有力保障。
